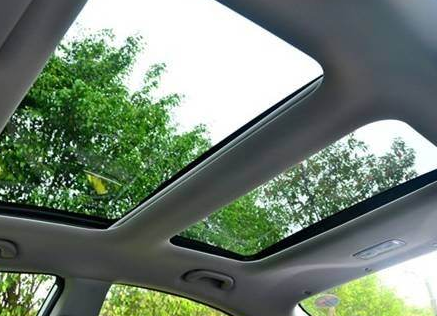

汽车电动天窗的结构

汽车电动天窗的基本结构主要有滑动机构、驱动机构、控制系统和开关等组成。

汽车天窗各部分结构运作原理：

1、 滑动机构

电动天窗滑动机构主要由导向块、导向销、连杆、托架和前、后枕座等构成。

2、 驱动机构

电动天窗驱动机构主要由电动机、传动机构和滑动螺杆等组成。

（1）电动机。

电动机。通过传动装置向天窗的开闭提供动力。电动机能双向转动，即通过改变电流的方向以改变电动机的旋转方向，实现天窗的开闭。

（2） 传动机构。

传动机构主要由蜗轮蜗杆传动机构、中间齿轮传动机构（主动中间齿轮、过渡中间齿轮）和驱动齿轮等组成。齿轮传动机构接受电动的动力，改变旋转方向，并减速增矩后将动力传给滑动螺杆，使天窗实现开闭；同时又将动力传给凸轮，使凸轮顶动限位开头进行开闭。主动中间齿轮与蜗轮固装在同一轴上，并与蜗轮同步转动；过渡中间齿轮与驱动齿轮固装在同一输出轴上，被主动中间齿轮驱动，使驱动齿轮带动玻璃开闭。

汽车天窗如何养护？

1、可以用较细的滑石粉经常清洁，可延长密封圈的使用寿命，天窗移动部分由低保养材料制成，应定期用机油或润滑剂清洗机械部分，建议每两个月清洁一次。

2、天窗使用久了，在其滑轨、缝隙中一般会有不少砂粒沉积，如不定期清理，则会磨损天窗部件。应经常清理滑轨四周，避免砂粒沉积，延长天窗密封圈的使用寿命。一般在使用2至3个月的时候，把密封胶条或滑轨用纱布沾着清洗水清洗一下，待擦干净后涂抹少许机油或黄油就可以了。

3、开启天窗前应注意车顶是否有阻碍玻璃面板运行的障碍物。天窗面板的设计有隔绝热能和防紫外线的功能，请用软布和清洁剂清洗，切勿用粘性清洗剂清洗。

4、使用天窗最大的顾虑就是漏雨、漏水，天窗的正确使用和保养能有效避免漏水。在进入雨季之前，除了清理滑轨、密封条缝隙里的沙尘，还应在密封条等部件上喷涂少许塑料防护剂或滑石粉。

5、冬季在雪后或者洗车后，天窗玻璃与密封胶框可能被冻住，这时如果强行打开天窗，易使天窗电机及橡胶密封条损坏。正确的做法是，在雪后或者洗车后，将天窗打开，擦干边缘残留的水分。

6、在极为颠簸的道路上最好不要完全打开天窗，否则可能因天窗和滑轨之间振动太大而引起相关部件变形甚至使电机损坏。此外，下雨或清洗车辆时严禁开启天窗。
